NFC小型アンテナ実験（２）
リーダライタ(NFCコントローラ)とタグを『 8mm×6mm 』の小型アンテナを用いて試作し、
通信実験を行いました。
◇リーダライタ(NFCコントローラ)評価ボード
STマイクロエレクトロニクス社評価ボード「ST25B3911-DISCO」のアンテナを小型アンテナに取替えてマッチング調整
＜設計仕様＞
共振周波数 ： 13.56MHz
入力インピーダンス： 32Ω
Ｑ値 ： 10
※AAT(Automatic Antenna tuning)機能は使用していません
◇RFIDタグ
NXP社「ICODE-SLIX」（ISO15693)のLSIに小型アンテナと共振用コンデンサを接続して
共振周波数13.56MHzに調整
図1．小型アンテナを取替えたST25B3911-DISCO評価ボードとRFIDタグ
【通信実験】
アンテナ中心軸を合わせて通信の状態をみてみました。

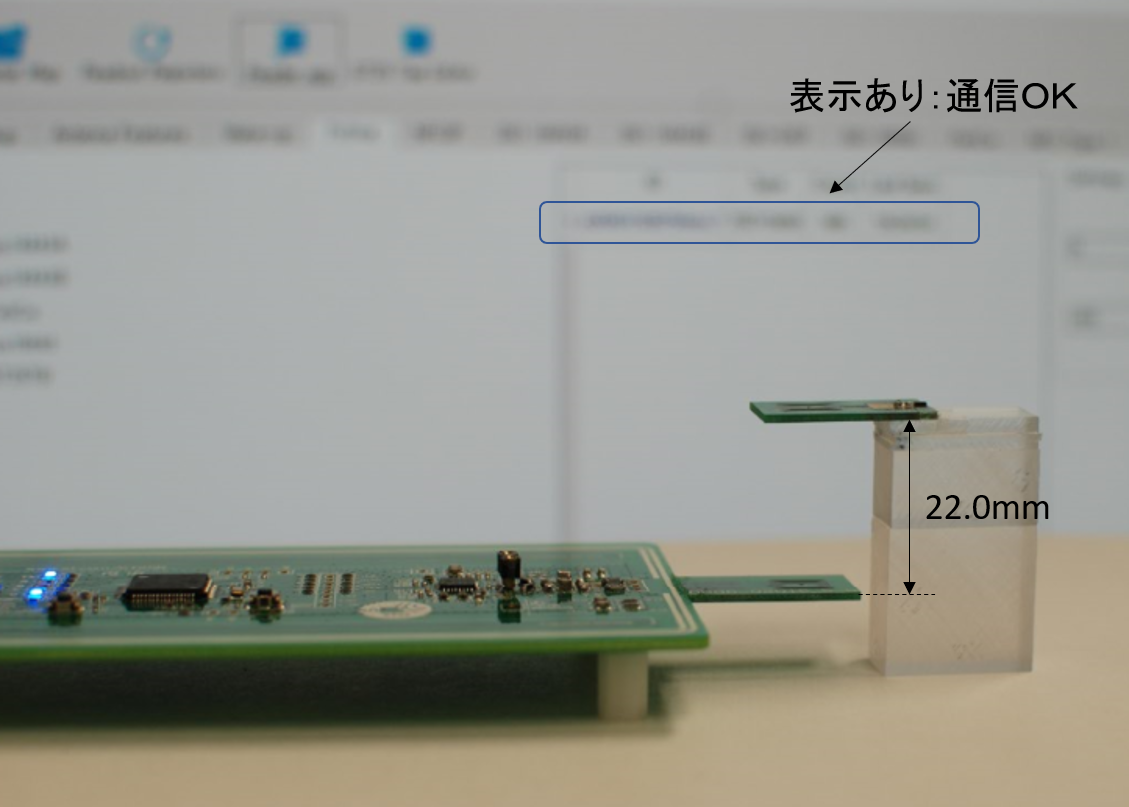

図2-1．アンテナ間距離が「22.0mm」の場合（写真焦点：評価ボードとRFIDタグ）

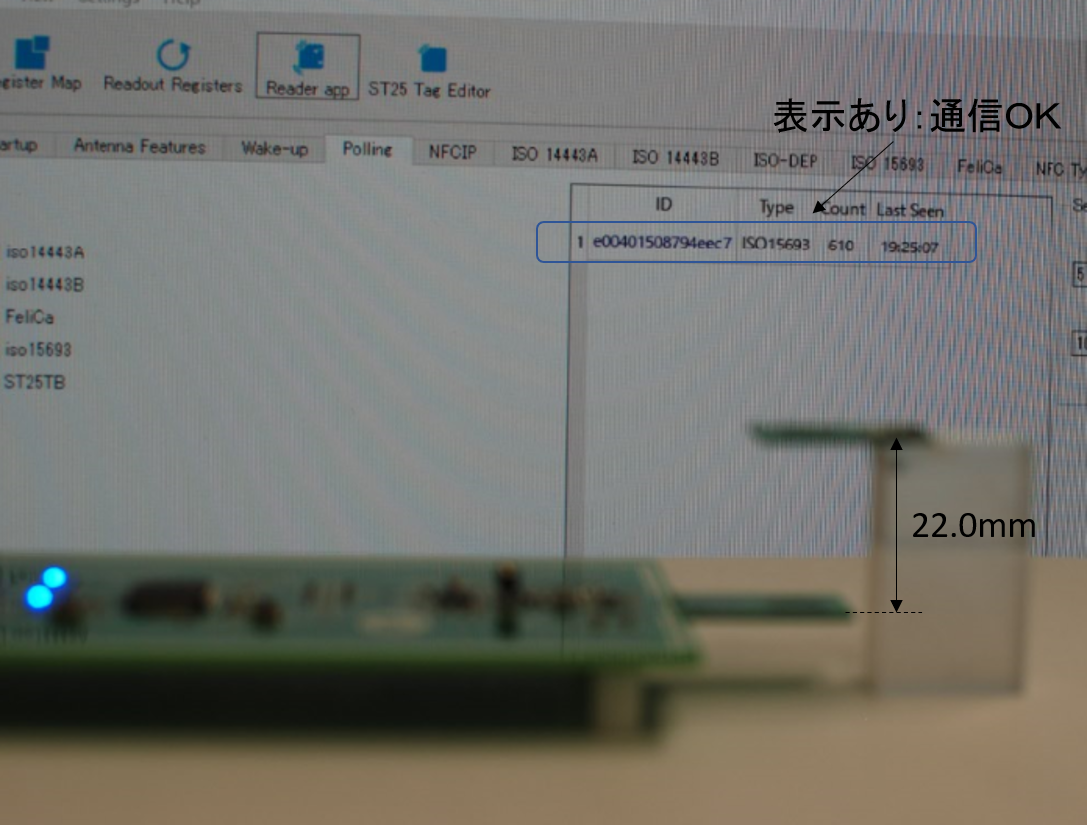

図2-2．アンテナ間距離が「22.0mm」の場合（写真焦点：モニタ画面）
通信OK：0mm～22.0mm (0.5mm Step)

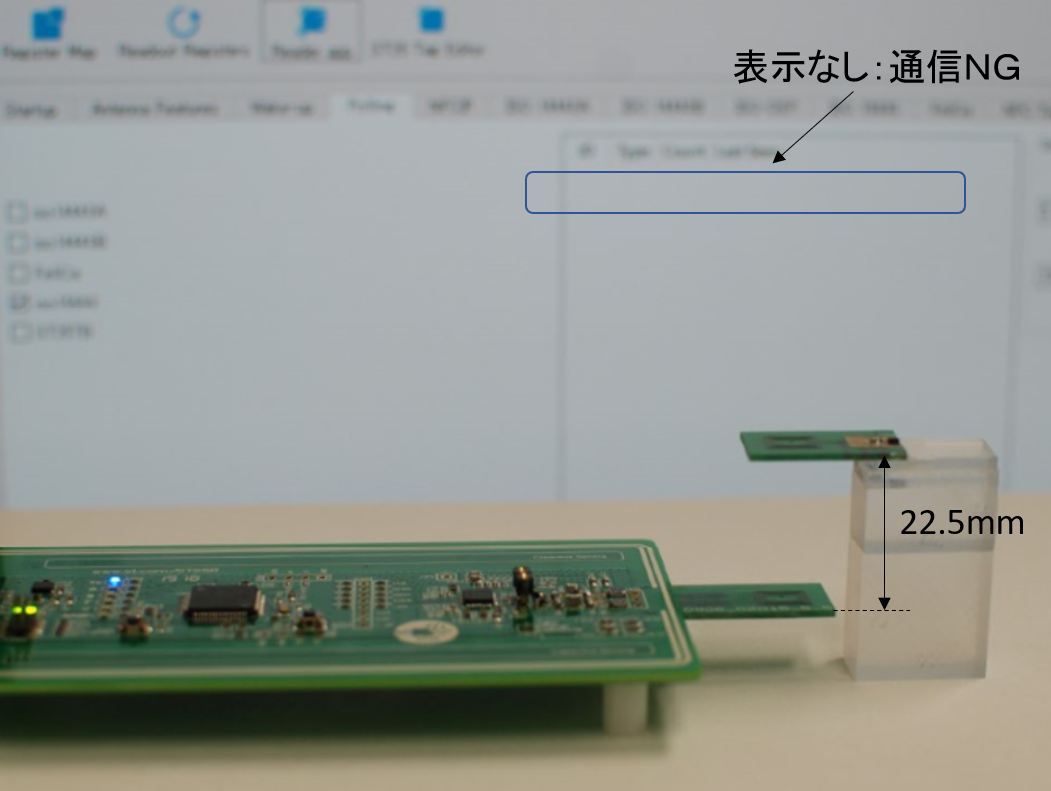

図3．アンテナ間距離が「22.5mm」の場合
通信NG：22.5mm～ (0.5mm Step)
2020.4.17
