NFC向けEMCフィルタ用インダクタの配置とインダクタンス値
NFCリーダライタでよく使われる下図のような回路の２つのインダクタの配置が、
もう一方のインダクタの値に与える影響を調べてみました。
【村田製作所製インダクタ：LQW18CNR47J00】
（Inductor Data Sheetより）
Shape
Specifications
【測定装置】
インピーダンス／ゲインフェーズアナライザ：4194A

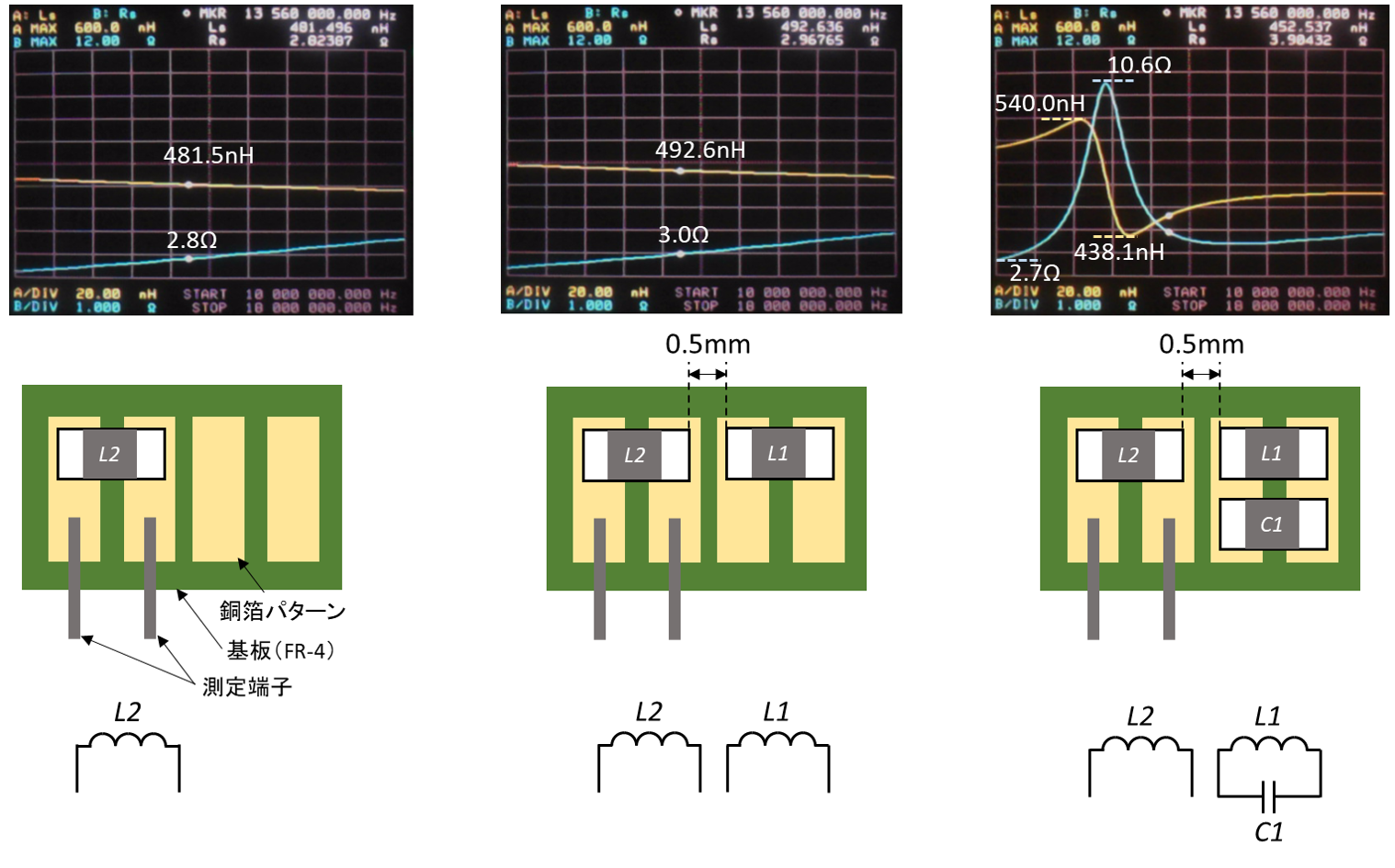

【単体】 【直線上に配置】

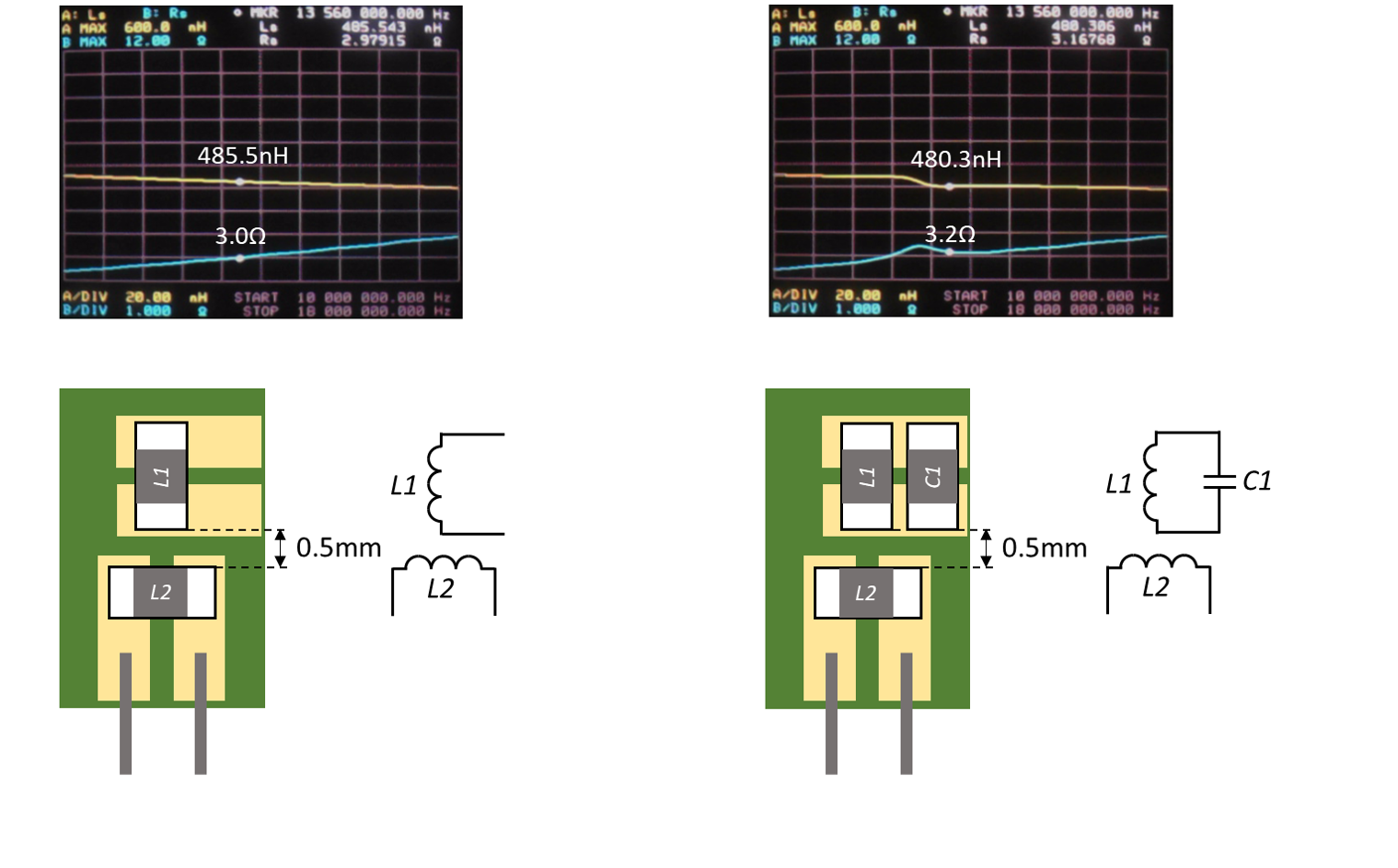

【平行に配置】

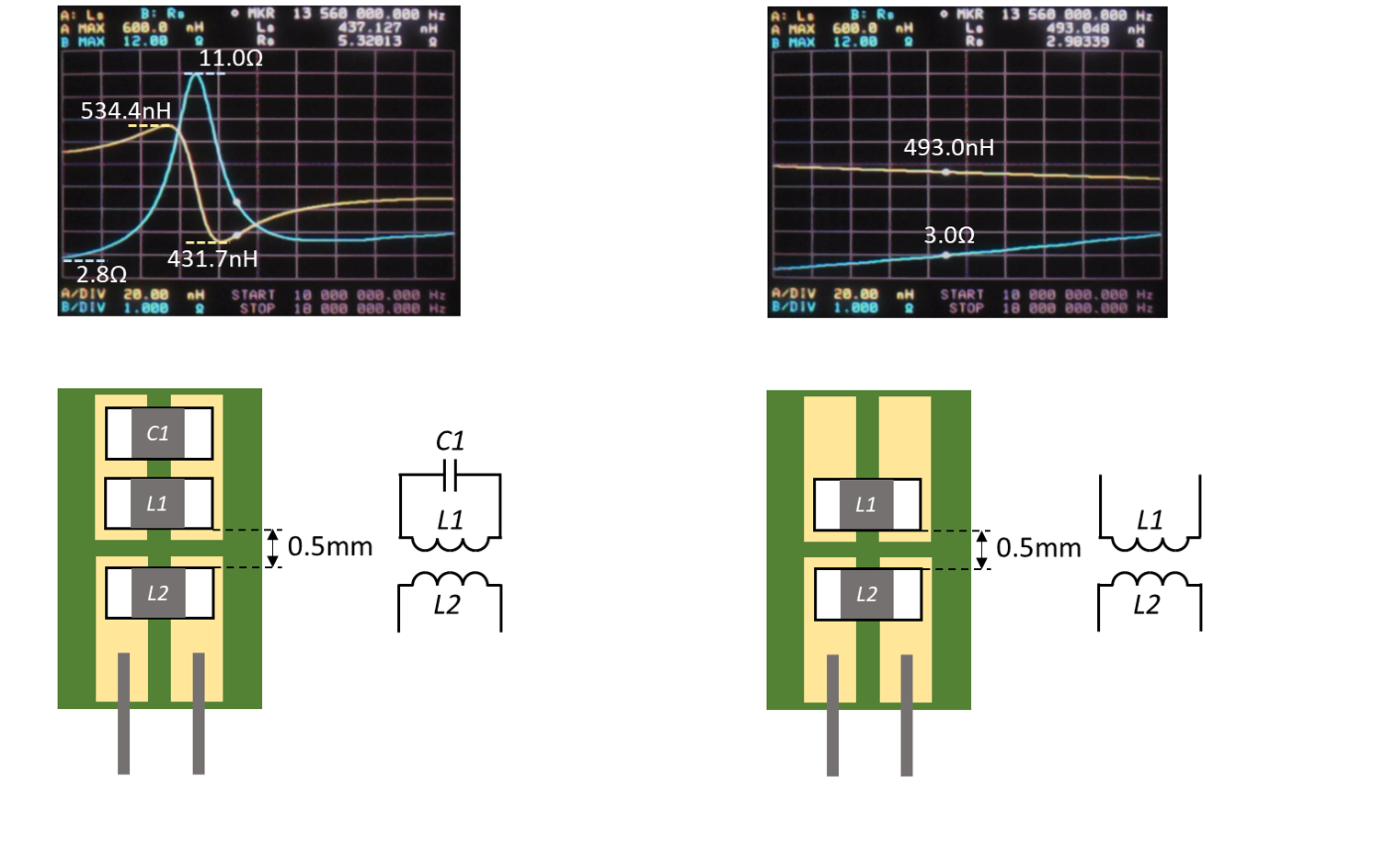

【垂直に配置】
※C1=330pF（公称値）
L1, L2=470pF（公称値）
L1とC1による共進周波数は、12.78MHz
詳細なコメントは控えますが、このインダクタを使用するときには十分に間隔をあけるなど
注意した方がよさそうです。
2019.06.06
