NFCシステム等価回路の回路方程式

 NFCタグとリーダライタから構成されるシステムの等価回路とその回路方程式を示します。

回路方程式

2015.10.02


 上記回路方程式をSpiceで検証してみました。

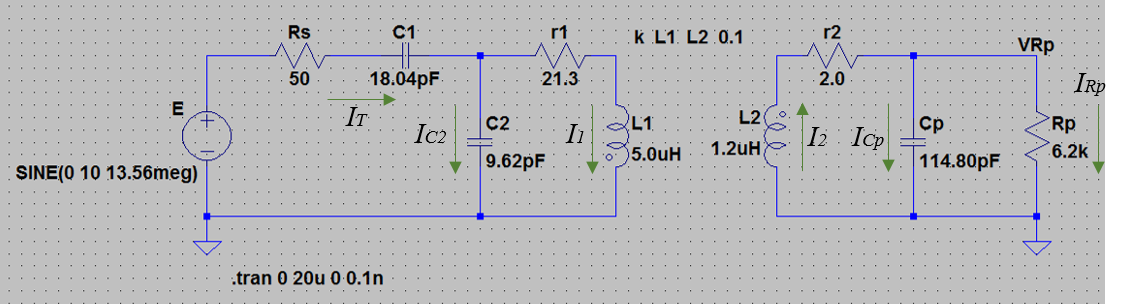

 下図にSpiceで用いたNFCシステムの等価回路を示します。
回路方程式

 次に、上記回路方程式を用いて計算した結果とSpiceシミュレーションの結果を示します。

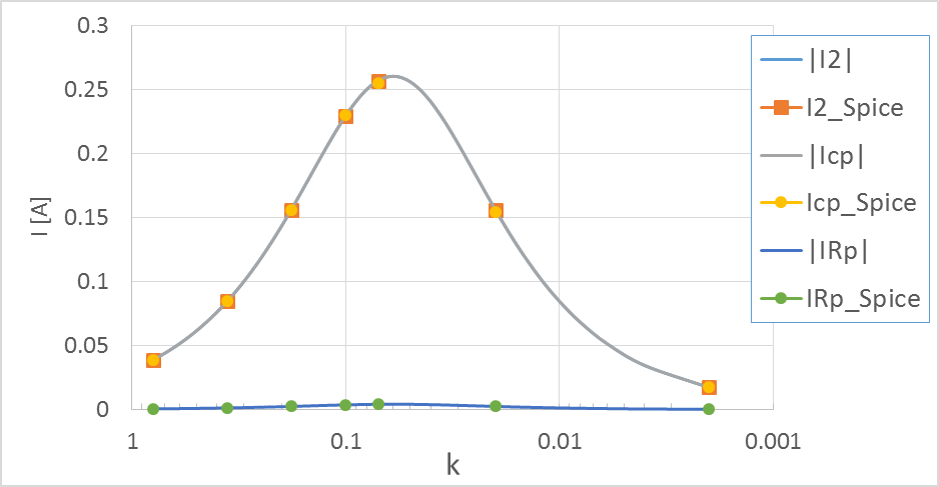

左下図がリーダライタ、右下図がNFCタグの各素子に流れる電流です。 これらの図では、計算結果を実線、Spiceシミュレーション結果を点で表しています。 よく一致していることがわかると思います。
回路方程式
回路方程式
(結合係数kの横軸は、右方向を遠くなるイメージで表しています。)

2015.11.21
