NFC小型アンテナ実験


 リーダライタ(NFCコントローラ)とタグを『 8mm×6mm 』の小型アンテナを用いて試作し、
 通信実験を行いました。

◇リーダライタ(NFCコントローラ)
 NXP社評価ボード「CLEV6630B」のアンテナを小型アンテナに取替えてマッチング調整

◇タグLSI
 NXP社「ICODE-SLIX」(ISO15693)のLSIに小型アンテナと共振用コンデンサを接続して
 共進周波数13.56MHzに調整

NFCsmallAntenna

【通信実験】
 アンテナ中心軸を合わせて通信の状態をみてみました。 NFCsmallAntenna
 通信OK:0.5mm~16mm

NFCsmallAntenna

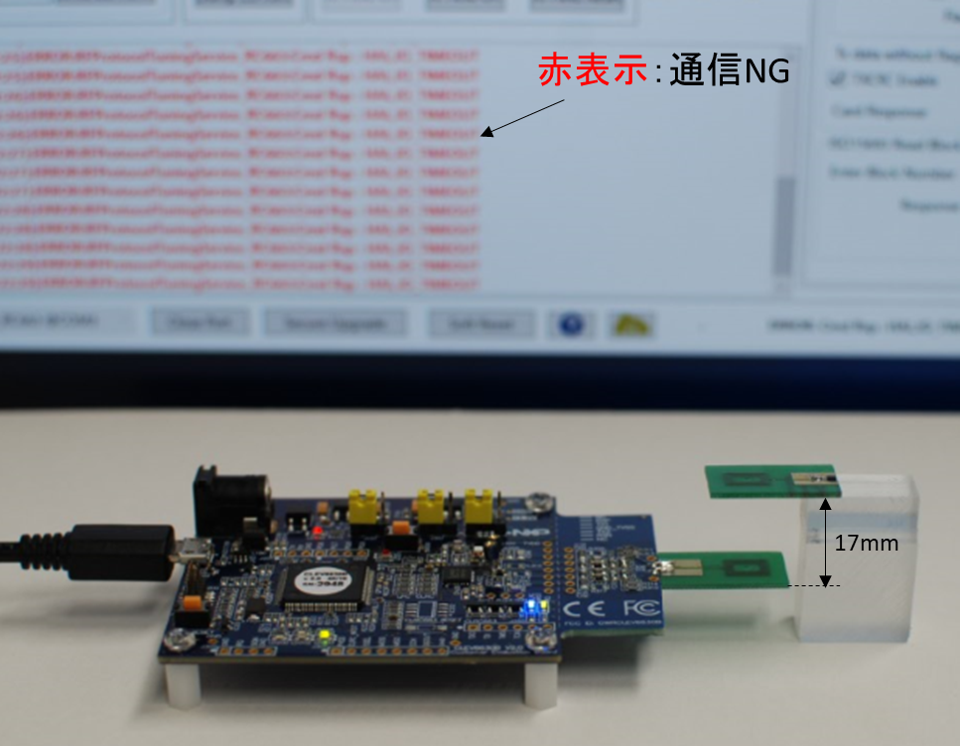

 通信NG:17mm~




2019.6.17
