ＲＦイノベーション株式会社では、電波や磁界を利用した無線通信やその応用技術を実現する電子
機器について
◇受託開発
◇開発サポート
◇測定・調整
◇解析
◇試作～量産
◇電波法申請支援
を行っています。
特に、NFC、非接触 ICカード、RFID、Bluetooth Low Energy（BLE）に用いられるアンテナ技術
に対してノウハウを保有し、EMVCo対応リーダライタ（NFCコントローラ）やBluetooth Low Energy （BLE）等
のアンテナ開発、IoTセンサ無線モジュール開発などの実績があります。
また、大学等の研究用実験装置の開発や試作のお手伝いも行っています。
ＬＦ（長波）帯ＲＦＩＤリーダ ＜ 試作 ＞
” ＬＦ（長波）帯のＲＦＩＤリーダ ” を試作しました。
地中にタグ・カードを埋めて通信実験を行う予定ですので、測定しましたら結果を公開いたします。
まずは、空気中での通信実験を行いました。
【 主な仕様 】
◇通信プロトコル ： EM4100 or compatible
◇ＲＦＩＤリーダモジュール ： ID-3HP
◇搬送波周波数 ： 125kHz
◇インターフェース ： ASCII 9600 Baud, No Parity
◇電源電圧 ： DC5.0V
◇電波法 ： 設置許可不要設備

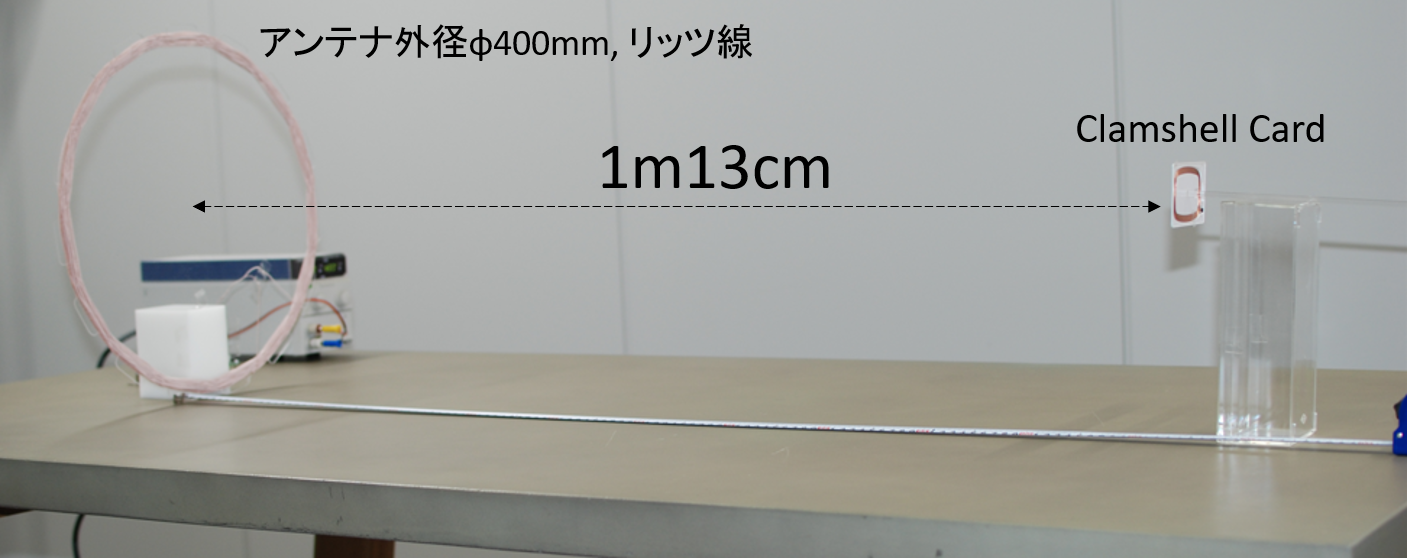

【 タグ・カードに対する通信距離 （実験値）】
Clamshell Card ： 1130mm （1m13cm）
RFIDカード ： 820mm
試作アンテナ外径φ28mm ： 810mm

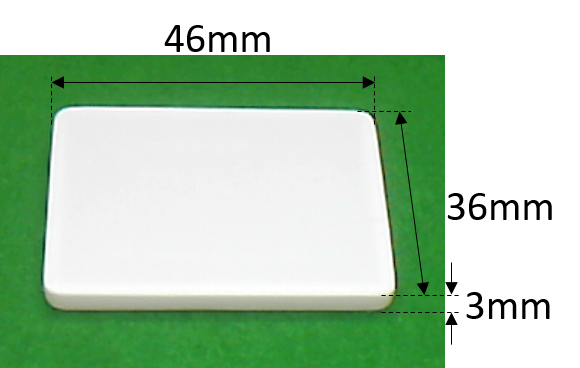

Clamshell Card
85.6mm×53.98mm×1.8mm
Unique ID - read only 64bits
RFID カード
85.6mm×53.98mm×0.8mm
Unique ID - read only 64bits

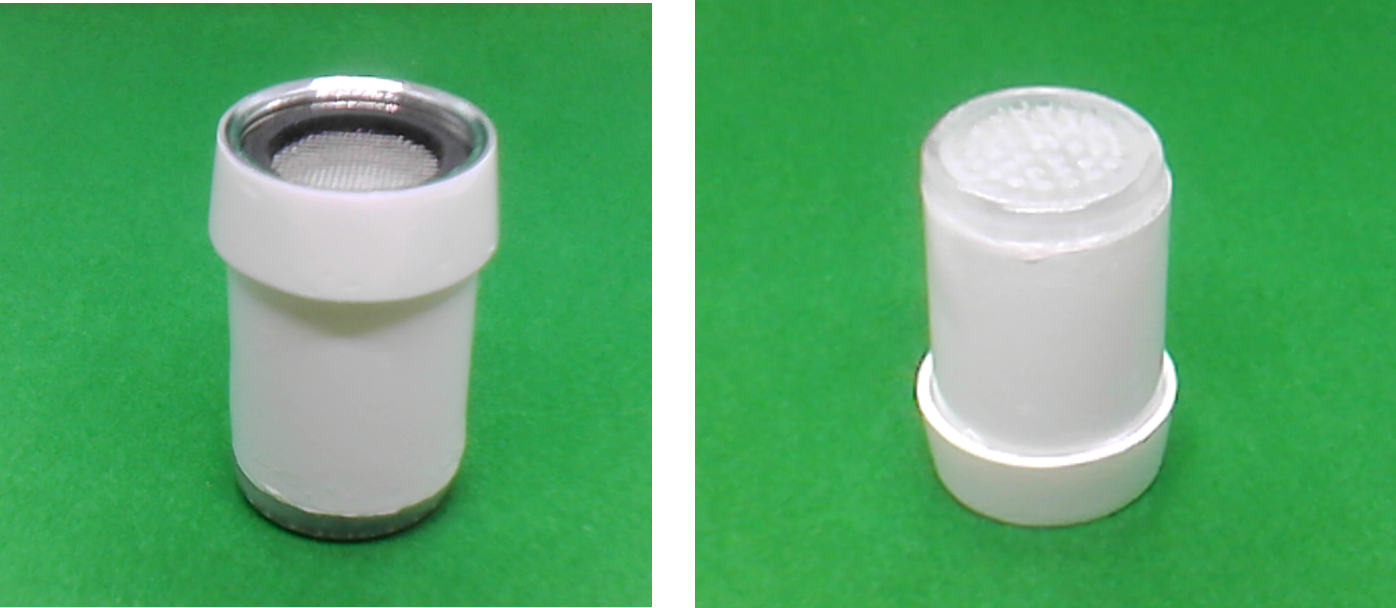

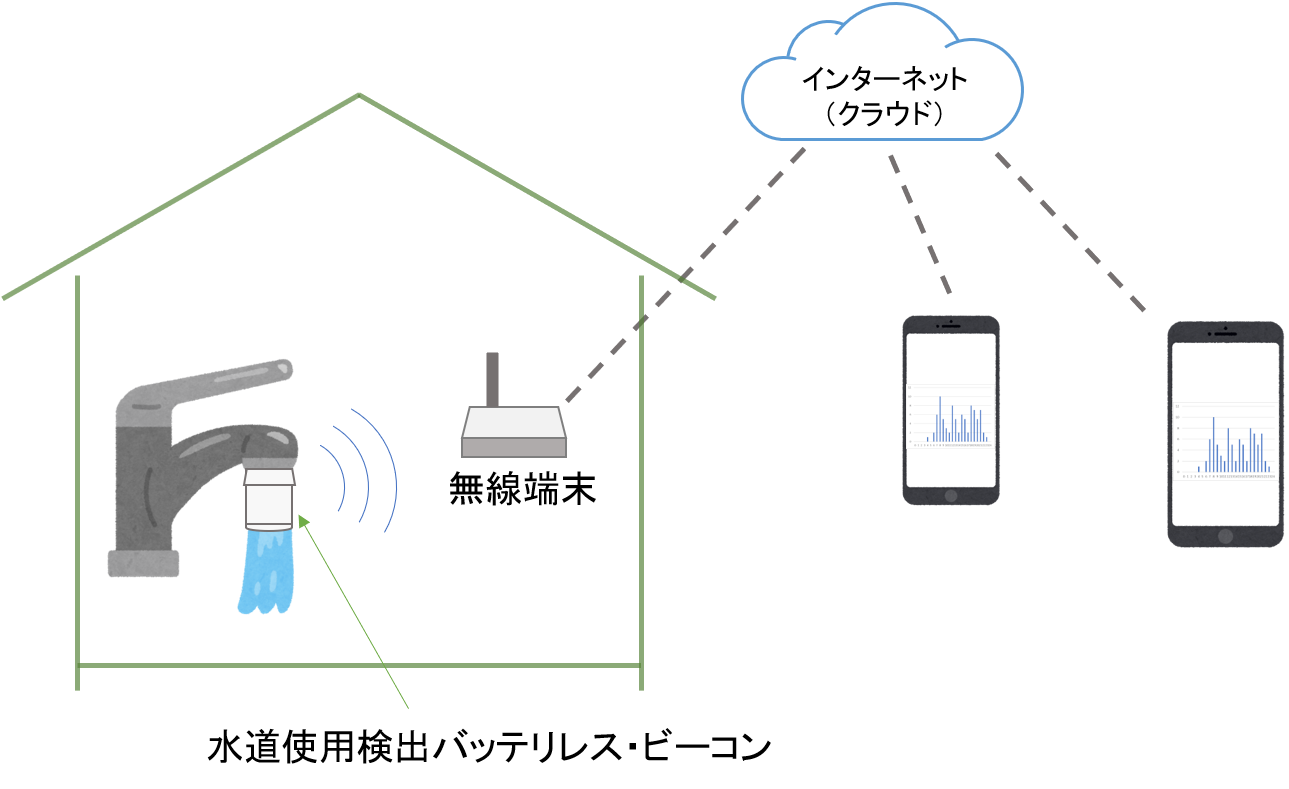

取り付けカンタン 水道使用検出バッテリレス・ビーコン ＜ 試作 ＞
”水道使用検出バッテリレス・ビーコン”を試作しました。
※ 特許出願済み
本特許は、水による電波強度低下の影響を改善する手段に関するものです。
（水道の使用を検出する手段は、２０年以上前から公開されています）
システム開発企業様等のパートナーを募集しています。またOEM対応可能です。
興味を持っていただけましたらご連絡ください。
独り暮らしのお年寄りの”見守りシステム”のセンサとして利用できます。
【 特長 】
◇蛇口に取り付けるだけで、水道管工事や配線工事が不要
◇電池や電源が不要
◇水道を使用したことを検出しその使用状況を通知するシステムに利用可能

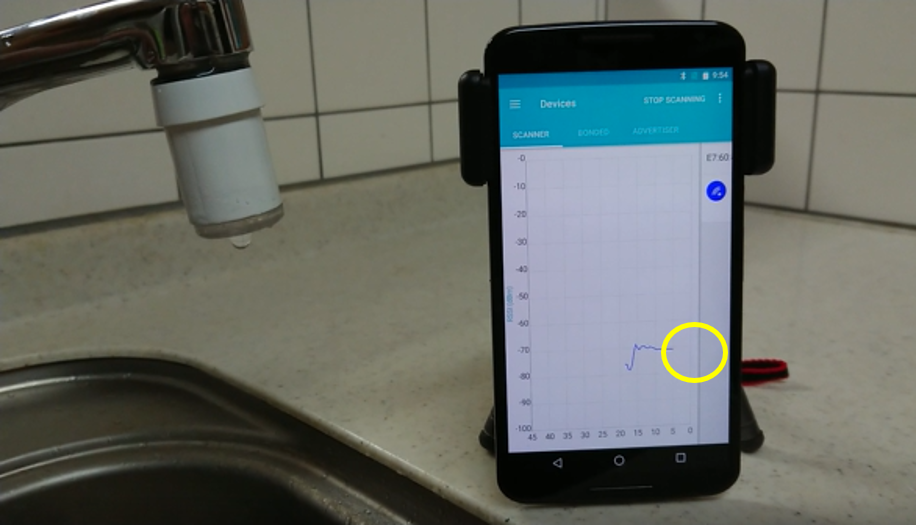

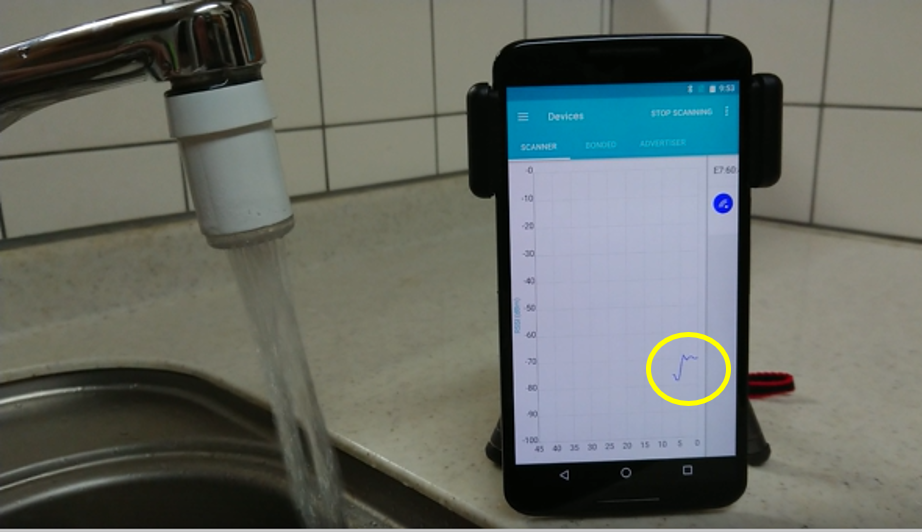

＜水を出しているとき＞ ＜水を出していないとき＞

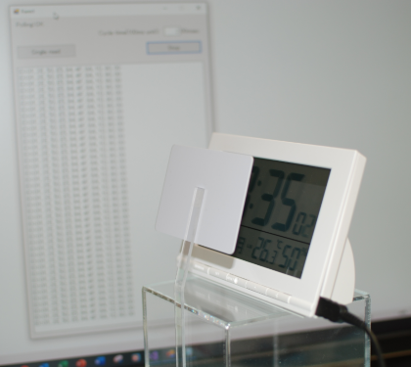

バッテリレス BLE搭載NFCタグ試作 ＜ 試作・実験 ＞
”バッテリレスのBLE搭載NFCタグ”を試作しました。
NFCリーダライタにかざすだけでBLEの通信が可能！
バッテリレスBLE搭載NFCタグ
実装基板サイズ ： 42mm×32mm×2mm
＜ 特長 ＞
◇NFCタグおよびBLEを搭載
◇NFC ： ISO14443 Type A
◇BLE ： Bluetooth 5.0 Low Energy
◇バッテリやソーラーパネル等の電源が不要
＜ 通信動作 ＞
NFCリーダライタから放射される交番磁界がNFCタグのアンテナ（コイル）を通り抜け電力が発生します。
この電力がNFCタグとBLEに供給されることによってそれぞれが通信を行います。
＜ 通信距離 ＞ BLEの通信が可能なNFCリーダライタ（スマートフォン）との最大通信距離
XPERIA SO-01K ソニー(株) ： 15mm
Nexus 6 Motorola ： 28mm
SCR331CL-NTTCom NTTコミュニケーションズ(株) ： 50mm
※特許出願済み
XPERIAはソニーモバイルコミュニケーションズ株式会社、Nexus 6はGoogle Inc.の登録商標です。
小型NFCリーダライタモジュール試作 ＜ 試作・実験 ＞

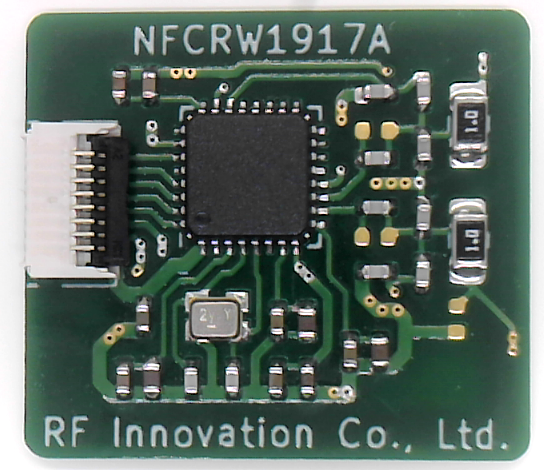

小型NFCリーダライタモジュール（本体サイズ19mm×17mm×2mm）
”小型NFCリーダライタモジュール”を試作しました。
本体サイズ ： 19.0mm×17.0mm×2.0mm
【 主な仕様 】
◇通信規格 ： ISO14443 Type A, ISO14443 Type B, FeliCa, ISO15693
◇NFCコントローラLSI ： ST25R3911B
◇搬送波周波数 ： 13.56MHz
◇インターフェース ： SPI 6Mbps
◇コネクタ ： FFC/FPC 8pin / 0.5mm pitch
◇電源電圧 ： DC3.3V, (DC5V)
◇電波法 ： 微弱無線局
＜ 通信距離 ＞
ISO15693 ST25 STマイクロエレクトロニクス(株) ： 60mm
ISO14443 TypeA ST25TA64K STマイクロエレクトロニクス(株) ： 41mm
ISO14443 TypeA TU-C1 (株)オレンジタグス ： 35mm
FeliCa RC-S120 (株)レスターキャステック ： 30mm
ISO14443 TypeA 試作アンテナ8mm×6mm RFイノベーション(株) ： 16mm
ISO15693 試作アンテナ8mm×6mm RFイノベーション(株) ： 24mm
FeliCaは、ソニー株式会社の登録商標です。
金属対応NFCリーダライタモジュール（本体サイズ40mm×28mm×2.6mm）
40mm×28mm
小型NFCリーダライタモジュール(19mm×17mm×2mm)を
用いて金属対応の実験をしてみました。
金属対応NFCリーダライタモジュール
左写真：金属板（90mm×80mm）の上に
金属対応NFCリーダライタモジュールを設置
＜ 通信距離 ＞ ※金属板（90mm×80mm）の上に設置した状態で測定※
FeliCaは、ソニー株式会社の登録商標です。
Topics
◇「技術検討」に「NFCアンテナの角(Corner)形状」」を追加しました。
◇「技術検討」に「バッテリレスBLE搭載NFCタグの試作」」を追加しました。
◇「技術検討」に「小型NFCリーダライタモジュールの試作」」を追加しました。
◇「技術検討」に「NFCシステムの通信動作」」を追加しました。
◇「技術検討」に「非接触ICタグ/カードシステムの通信距離を決める要因」」を追加しました。
◇「技術検討」に「インピーダンス整合（マッチング）」を追加しました。
◇「技術検討」に「液晶NFCリーダライタの試作」を追加しました。
◇STマイクロエレクトロニクスさんから代理店のみなさまに弊社の開発支援事業をご紹介いただきました。

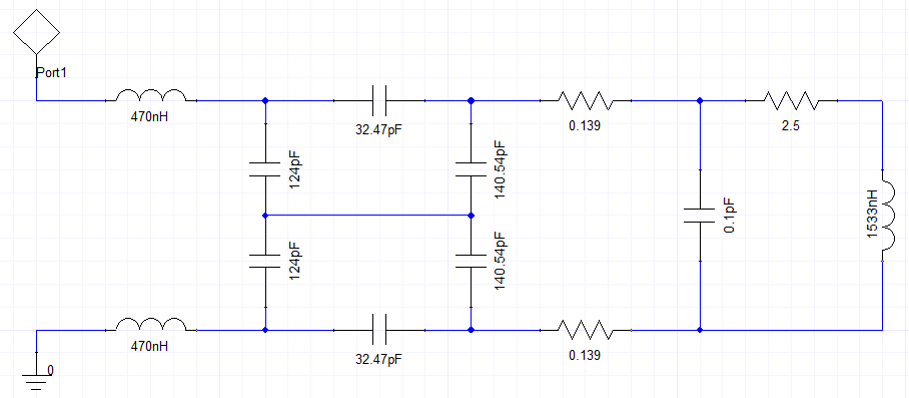

NFCリーダライタアンテナ周辺回路の受託設計

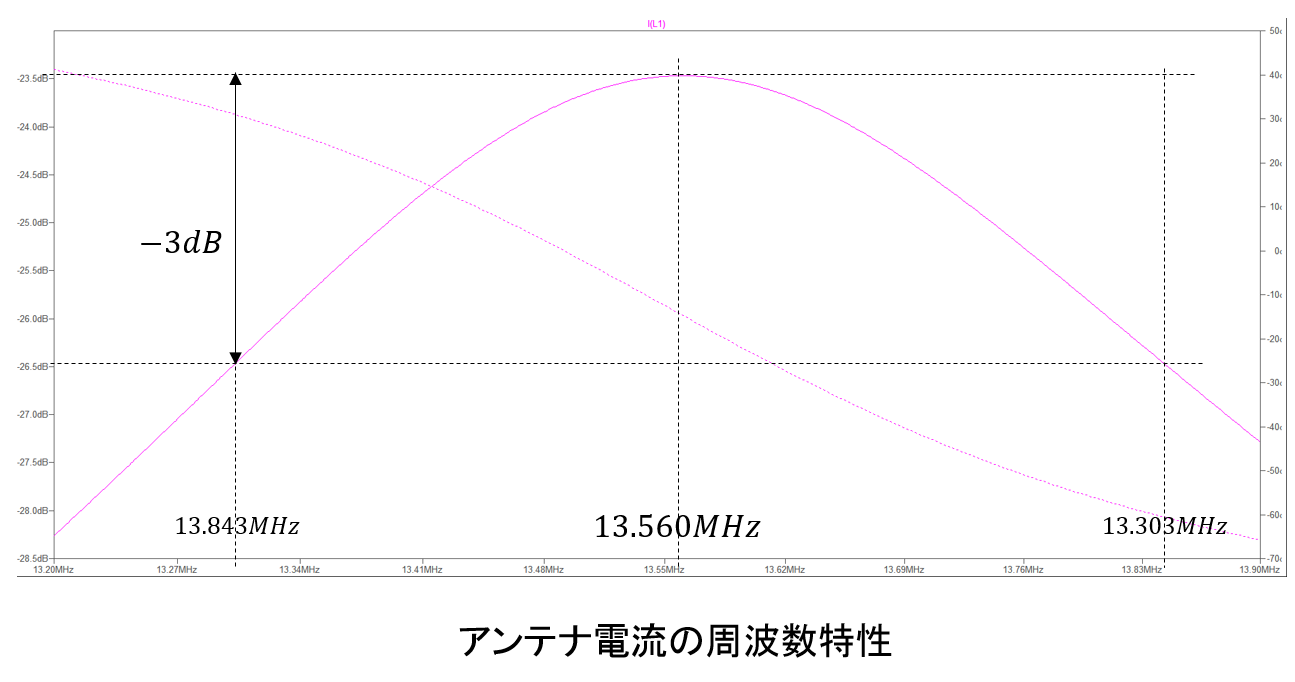

右図のようなNFCリーダライタのアンテナ周辺回路の定数を計算できるようになりました。
NXP社の資料を例に計算した結果を次に示します。
参考資料："AN11740 PN5180 Antenna design guide" Rev. 1.0 p.30 4.2.1.4
"Measured" value
La=1533nH
Cpa=0.1pF
Rcoil=3Ω ⇒ 2.5Ω
（３Ωでは、Q＜25になるので、この計算例ではRcoil=2.5Ωとしました）
Preset value
Q=25
Rmatch=20Ω
L0=470nH
Co=124pF=56pF+68pF

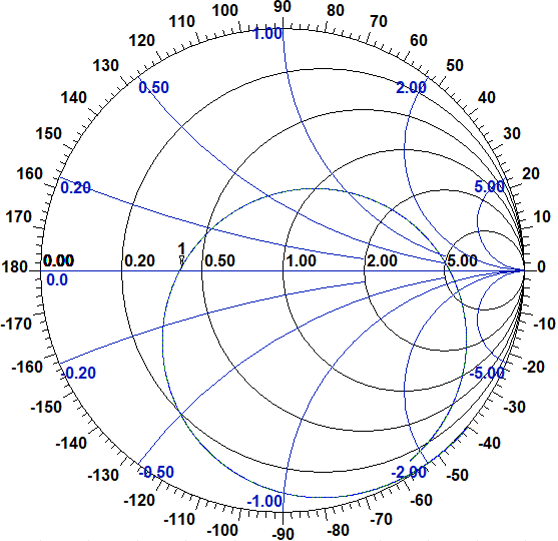

◇◇◇ 計算結果 ◇◇◇
この計算結果から実装回路へは、各素子の部品系列に合わせて部品定数に変換し設計完了となります。
